موجودہ سینسر: ایک ایسا سرکٹ جو موجودہ راستے میں رکھے ہوئے ریسٹر کے اس پار وولٹیج ڈراپ کی پیمائش کرکے موجودہ کی نگرانی کرتا ہے (حالانکہ دیگر تکنیک موجود ہے ، جیسے مقناطیسی ارتباط کی تکنیک ، یہاں بحث متوازی مزاحمت کی موجودہ پیمائش تک ہی محدود ہے)۔ (شکل 1 ملاحظہ کریں۔) موجودہ سینسر پیمائش کے راستے سے ایک متناسب وولٹیج یا کرنٹ سے باہر نکلتا ہے۔

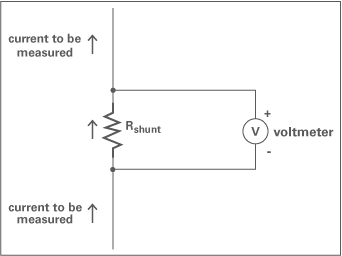

چترا 1: وولٹ میٹر رالسٹر کے اس پار وولٹیج ڈراپ کو ماپتا ہے۔
موجودہ پیمائش کی صلاحیت سے ایپلیکیشن کی ایک وسیع رینج فائدہ اٹھاتی ہے۔ روایتی طور پر ، موجودہ سینسنگ بنیادی طور پر سرکٹ کے تحفظ اور رپورٹنگ کے لئے استعمال ہوتا ہے۔ تاہم ، ٹکنالوجی کی ترقی کے ساتھ ، نگرانی کی کارکردگی کے ایک ذریعہ کے طور پر موجودہ سینسنگ تیزی سے اہم ہوگئی ہے ، اور نگرانی کی کارکردگی کا حتمی مقصد اسے بہتر بنانا ہے۔
کچھ ایسی ایپلی کیشنز جو موجودہ سینسنگ سے فائدہ اٹھاتی ہیں:
اوورکنورٹ تحفظ اور مانیٹرنگ سرکٹ ；
4-20mA نظام ；
قابل پروگرام موجودہ ماخذ ；
لکیری اور سوئچ موڈ بجلی کی فراہمی ；
بیٹری چارجر ؛
بیٹری سے چلنے والے سرکٹس کے ل you ، آپ کو ریچارج ایبل بیٹری میں اور اس کے باہر بہاؤ کے تناسب کو جاننے کی ضرورت ہوگی ；
تناسب solenoid کنٹرول ، لکیری یا PWM.
